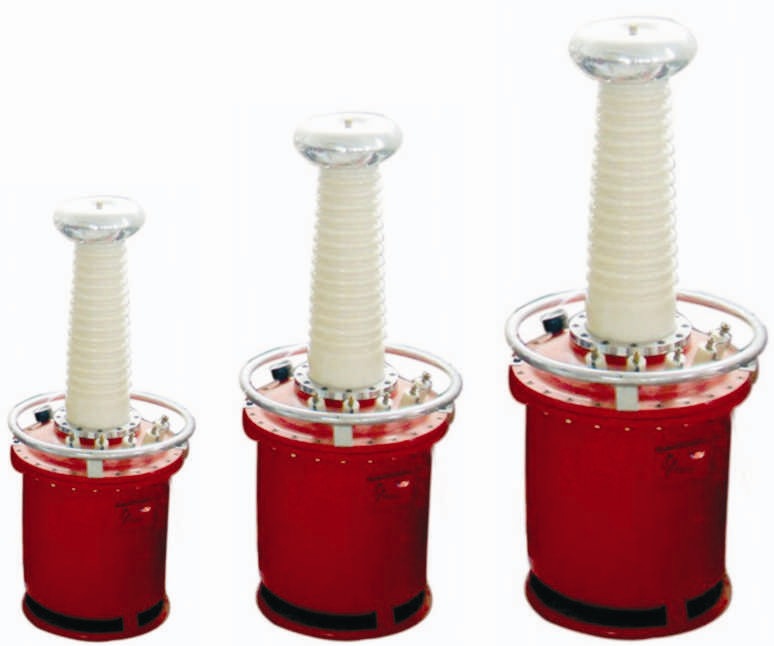

GF充氣式高壓試驗變壓器

產品結構
     GFSBJQ 充氣式高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。本產品應用SF6氣體作為絕緣介質，重量輕整體外型美觀大方。



技術指標

1、使用環境條件

           環境溫度不高于+40℃、不低于-20℃；

           空氣相對濕度不大于90%；

           海拔高度不超過3500米；

2、工作電壓

           電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?/span>

GF充氣式高壓試驗變壓器的選擇
   其高壓側額定電壓應不小于被試品的***高試驗電壓，額定電流不小于被試品的***大電容電流。
   被試品的電容電流和試驗變壓器所需容量計算公式為：

                    I = 2π f  Cx U × 10 -6

                    U I = 2πf  Cx U 2 ×10 -9

   式中      I —被試品電容電流，A ；        f —  電源頻率，Hz；

                    Cx —被試品電容量，μF ；      U —試驗電壓有效值，V；

                    Se  —試驗變壓器所需額定容量，   KVA

   被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。

                                                幾種常用被試品的電容量（pF） 表
